케이블에 대한 VW-1 불 시험 수평 샘플 FT2 연소 시험 UL1581 단일 케이블 및 와이어 연소 시험 기계
케이블 및 와이어 방화 저항 기계는 UL1581-2001의 요구 사항을 충족합니다. 1060 (직면 타오르고 FT1 테스트), 1061 (케이블 타오르는 테스트), 1080 (VW-1 타오르는 테스트),1090 (전기장비의 전선에 대한 연소 시험) 및 1100 (평면으로 지향된 시험 표본 / FT2 연소 시험).
장비 구성
시험 기계 + 제어 시스템 + 높은 정확도의 확장 된 연소 제어 시스템 + 온도 테스트 시스템 + 시험 장비 및 시험 장착 장치 + 연소 공기 및 흐름 제어 시스템
시험 장착장치 사양
| 모델 |
케이블 및 와이어 방화 방지 방 |

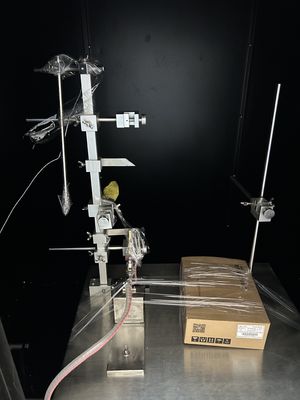

| 주요 장착장 |
테스트 스탠드 및 타오르는 타켓 |
| 테스트 스탠드 |
스테인리스 스틸 S304 수직 및 수평 스탠드 |
| 불타는 전구 |
ASTM D 5025-99 |
| 표준 전력 |
수직 전등: 500W
수평 전등: 225W |
| 크레이터 지름 |
00.90±0.03mm |
| 크레이터 램프 길이 |
10.60±0.05mm |
| 전구에서 공기 입구까지의 높이 |
102mm |
| 전구등 각도 |
수평 90°, 수직 20° (수직 축은 수직 평면에 유지되고 수직 방향으로 20도 유지) |

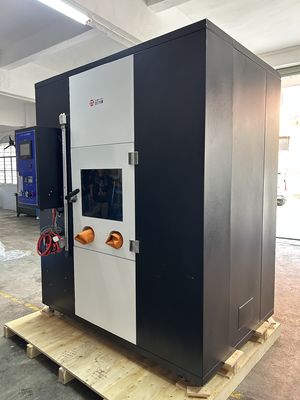

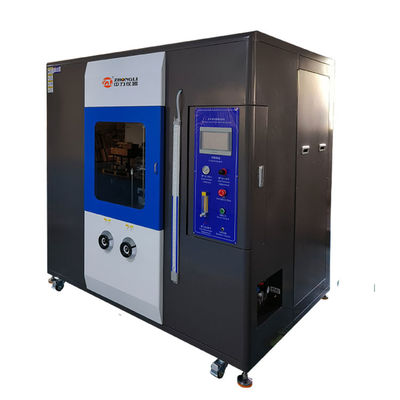

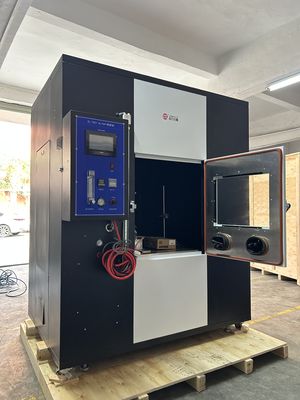

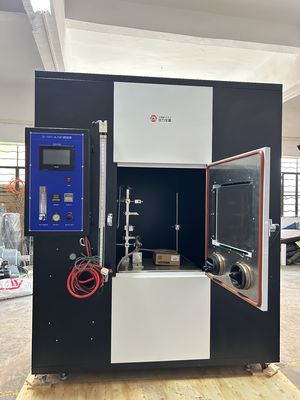

시험실 특성
• 외모 가 좋고 노갈 에 저항 하는 스테인레스 스틸 으로 만들어졌다
• 배기 가스를 제거 하기 위해 위 에 있는 환기와 연소 방출 시스템
• 시험 도중 관찰 하기 위해 앞쪽 에 있는 철 유리 문
• 관측문 오른쪽의 조작판
• 챔버 사양: 200x120x200cm, 부피: 4.8m3
제어 시스템 옵션
지능형 터치 스크린 + PLC:메뉴 방식의 작동과 정확한 결과를 통해 테스트 시간, 빈도 및 연장 시간을 제어합니다.
시간 릴레이 제어:테스트 시간 (0~999.9S), 연소 중지 시간 (0~99.9S), 연소 주파수 (1~9999), 연장 시간 (0~999.9S) 에 대한 전통적인 릴레이 제어
확장된 제어 시스템
높은 정확성 확장 된 연소 제어 시스템 (사진 제어 시스템) 자동으로 연소 중지 시간을 기록하여 테스트 허용량을 줄입니다.
온도 검사 시스템
• 구리 파이프 구조와 열 쌍을 가진 열 센서
• 0.5mm 지름의 스테인레스 스틸 파이프 코팅과 K형 열 쌍
• 지능형 PID 온도 목록 K형 열 쌍과 일치, 1000°C 이상 표시
연소 공기 및 흐름 제어
불타는 공기:메탄 (순정성 98%, 열량 998 BTU/m3, 1m3당 37.1 메가주울)
제어 시스템은 다음을 포함합니다.도량계와 압력 절감 밸브
흐름 미터:D3195 기준으로 2%의 정확도로 캘리브레이드, 흐름 규모 1000ml/min
압력 절감 밸브:1 EA, 공기 흐름 이동 10 파운드 / 큐브 인치
