BS 6387 IEC60331 BS8491 와이어 및 케이블 화재 저항 테스트 기계

BS 6387 IEC60331 BS8491 와이어 및 케이블 화재 저항 테스트 기계

유선 및 케이블 화재 저항 테스트 기계 (불 저항 테스트 장치):

표준을 준수:

영국 방화력 케이블 표준의 준수BS 6387-2013'불 상태에서 회로 무결성을 유지하기 위한 케이블의 성능 요구사항에 대한 사양'

또한IEC60331, BS8491

BS 8491-2008 "흡연 및 열 제어 시스템 및 다른 특정 화재 안전 시스템의 구성 요소로 사용되는 큰 지름 전력 케이블의 화재 무결성 평가 방법"의 준수

GB/T19216.11-2003/IEC60331-11:1999 "불 상태에서 케이블 및 광 케이블의 선결성 시험 부분 11: 시험 장치 - 불온이 750°C 이하의 단일 불 공급 장치" 설계;

완전히 GB/T19216.21-2003/IEC60331-21.1999 "불 상태에서 케이블 및 광 케이블의 선 무결성 시험 부분 21: 시험 절차 및 요구 사항 - 등급 전압 0.6/1.0KV 및 그 이하의 케이블";

GB/T19216.23-2003/IEC60331-23:1999 '화염 조건에서 케이블 및 광 케이블의 선결성 시험 부분 23: 시험 절차 및 요구 사항 - 데이터 케이블'

GB/T19216.25-2003/IEC60331-25:1999 "화염 조건에서 케이블 및 광 케이블의 선결성 시험 부분 25: 시험 절차 및 요구 사항 - 광 케이블" 시험 표준

또한 GB/T 19666-2019 표준 "화염 retardant 및 방화 저항 전선 및 케이블에 대한 일반 규칙"을 준수합니다.

주요 매개 변수 (불에 저항하는 특성):

테스트 스테이션:1개의 역, 한개의 표본이 매번 검사됩니다.

테스트 제품 크기:길이> 1200mm

샘플 브래킷 L 이 기계는 총 3 개의 유선 지원 고리를 가지고 있습니다. 시험 중에 샘플은 유선 지원 고리에 배치되고 두 개의 시험 장착 장치로 클램프됩니다.화염이 750°C 이하일 때 케이블 또는 광케이블이 선의 무결성을 유지하는지 여부를 시험하는 데 적합합니다..

블로워치:회사 자체 제작된 벤투리 공기 프로판 혼합 불꽃 타는 장은 500mm입니다.

화염 온도:450°~950° 조절이 가능합니다.

연소 가스:98%의 순수성 프로판 (고객에 의해 준비)

연료를 지원하는 기체:압축 공기 (공기 압력은 10Mba 이상에 도달해야합니다)

온도 감지 시스템:수입된 스테인레스 스틸 K형 열 쌍 (물질의 온도 저항도는 1100° 이상)

공기 흐름:20~200L/분

프로판 흐름:2.5-25L/min

발화 장치:자동 발화

이 기계는 강력한 배기가스 시스템으로 장착되어 있습니다. 테스트가 완료되면 강력한 배기가스 팬은 짧은 시간에 박스에서 배기가스를 배기가스 할 수 있습니다.

차시는 중간에 고온 단열 면을 채워 두층 분단 구조를 채택하여 시험 중에 외부 벽의 온도를 효과적으로 감소시킵니다. <45°

전원 공급 요구 사항:AC380 (± 10%) V/50HZ

허용되는 전압 변동 범위: 380V±10%

허용되는 주파수 변동 범위: 50HZ±1%

기계 작동 전력:1KW

배기가스 시스템은 차시 상단에 위치하고 있으며, 효율적이고 빠르게 배기가스를 배charge 할 수 있습니다.테스트 동안 상자 내 산소 함량을 보장 하려면 바닥에 여러 공기 입구가 있습니다, 테스트 결과를 더 정확하게 만듭니다.

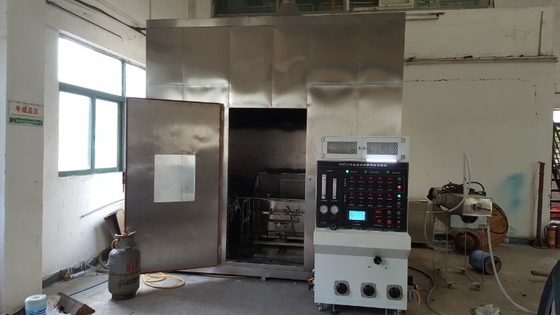

앞면에는 문이 설치되어 있고, 문에는 온화 된 유리 창이 설치되어 있어 시험 상황을 언제든지 관찰할 수 있습니다.방화로 인한 유해물질이 실내 공기를 오염시키지 않도록 문을 닫습니다..

온도 측정 시스템: 두 개의 K형 열쌍이 불꽃에 70mm의 왼쪽과 오른쪽에 설치되어 있으며 두 열쌍 머리는 250mm 떨어져 있습니다.

부품, 재료 및 기능:

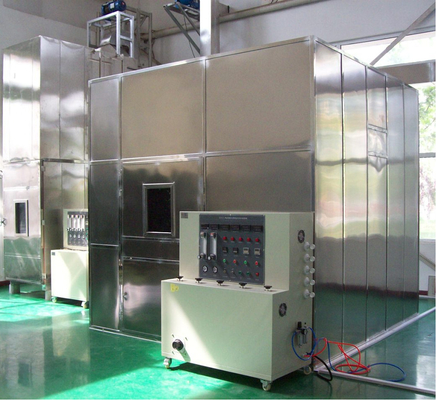

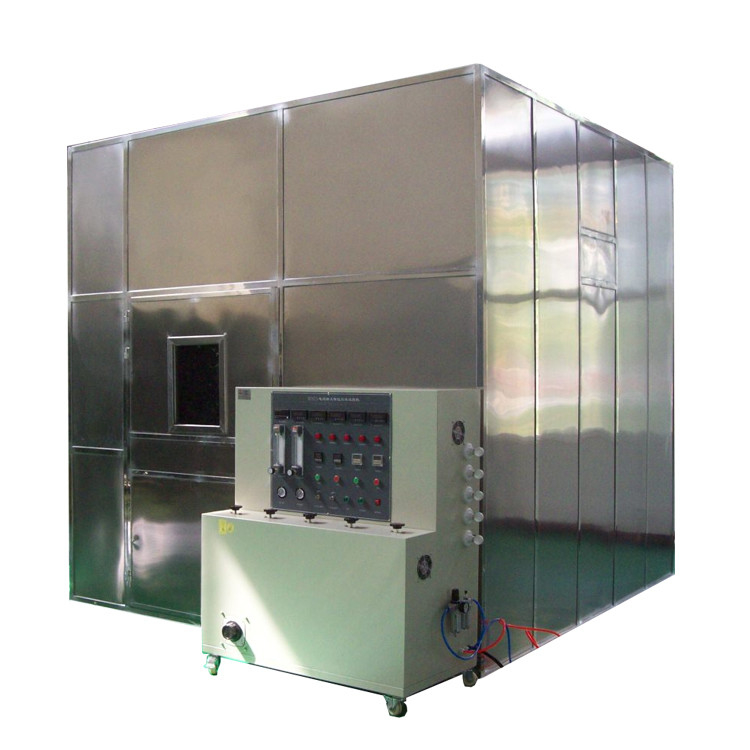

연소실: 내부 차원: 3M × 3M × 3M, 총 27m3 (고객은 자신의 준비 할 수 있습니다 또는 우리는 스테인레스 스틸 상자를 만들 수 있습니다)

제어장치:제어 상자는 스테인리스 스틸 판으로 만들어졌으며 CNC 기계 도구로 처리되었으며 아름다운 활 모양을 가지고 있습니다.

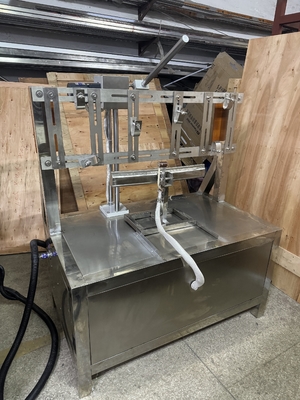

연소장치:이 장치는 30*30 알루미늄 프로파일로 구성되어 있으며, 가볍고 아름답고 이동하기 쉽고 깨끗합니다.

제어 시스템:

릴레이 제어 시스템이 채택되고 모든 전자 부품은 국내 대표 브랜드로 기계의 성능과 감지 정확성을 더 잘 보장 할 수 있습니다.

연속 탐지 장치: 시험 중에 전류는 케이블의 모든 코어를 통과합니다.그리고 세 개의 단相 트랜스포머는 시험 전압 하에서 허용되는 최대 누출 전류 3A를 유지하기에 충분한 용량을 가지고 있습니다.케이블의 다른 끝에서 각 코어 와이어에 램프가 연결되어 있으며, 케이블의 등급 전압에서 거의 0.25A의 전류가 부하됩니다.시험 중에 단전/손실이 발생했을 때, 신호가 출력됩니다.

장비에는 다음과 같은 안전 보호 장치가 있습니다: 전력 과부하, 단회로 보호, 제어 회로 과부하 보호.

환경 조건:

바닥은 평평하고, 환기가 잘 되어 있고, 타오르는, 폭발성, 부식성 기체와 먼지를 포함하지 않습니다.

근처에 강한 전자기 방사능이 없습니다.

장비 주변에는 적절한 유지보수 공간이 있어야 합니다.

온도:5°C~30°C

공기 압력:86~106kPa

사용자의 설치 장소는 공기 및 전원 스위치를 구성하는 것이 필요합니다.

장비에 대한 대응 용량, 그리고 이 스위치는 독립적이고 이 장비에 전용되어야 합니다.

장비가 작동하지 않을 때, 주변 온도는 +0 ~ 45 °C 내에서 유지되어야 하며, 진동 연소 장치는 연소 상자 바깥에 배치되어야 합니다.
