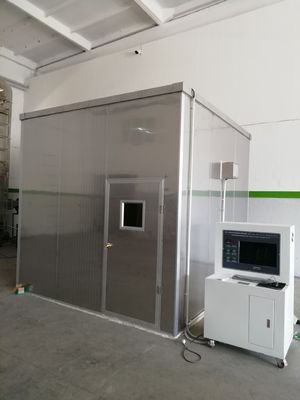

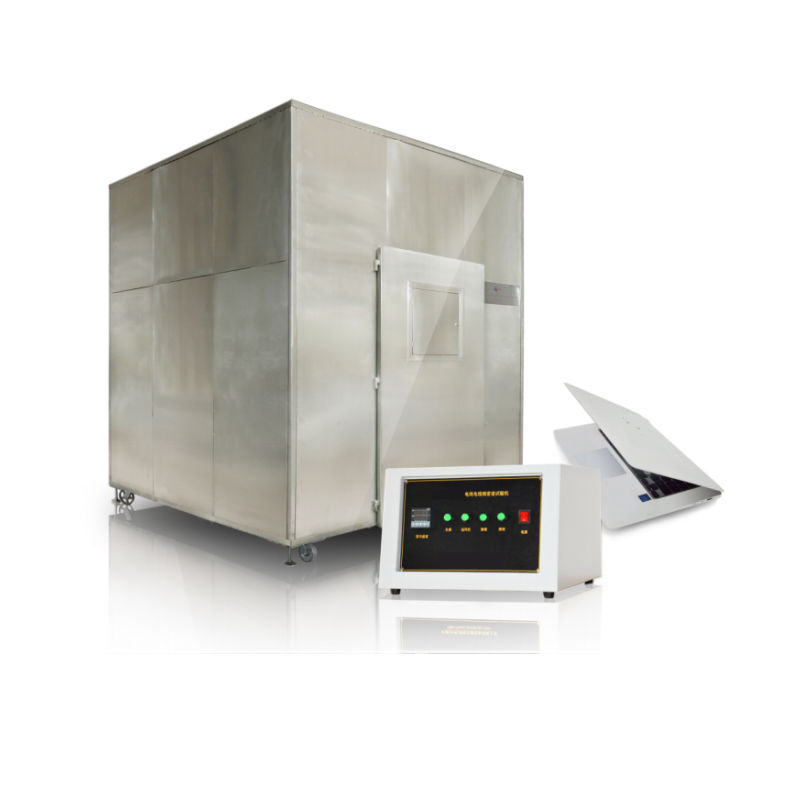

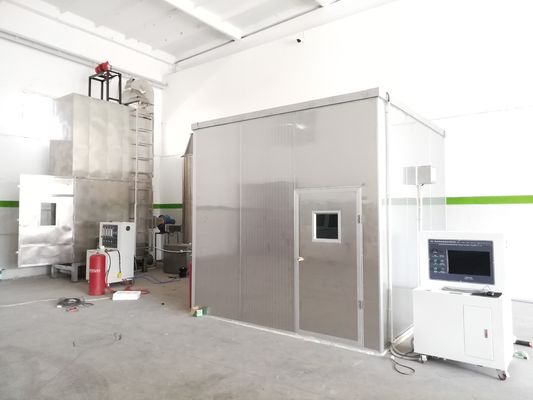

ASTM E622 IEC61034 전선 및 케이블 연기 밀도 시험기

ASTM E622 IEC61034 전선 및 케이블 연기 밀도 시험기

1. 적용 범위:

특정 조건에서 케이블 및 광케이블이 연소될 때 방출되는 연기의 농도를 측정하는 데 사용됩니다.

2. 표준 충족:

GB/T17651.1～2-1998 및 IEC61034-1:1997, IEC61034-2:1997 "특정 조건에서 연소하는 케이블 및 광케이블의 연기 밀도 측정"을 준수합니다.

3. 주요 특징:

3.1 이 시험기는 GB/T17651.1~2-1998 표준의 파트 1(시험 장치) 및 파트 2(시험 절차 및 요구 사항)에 따라 설계되었으며, 특정 조건에서 연소하는 케이블 또는 광케이블의 연기 밀도 광선 측정 시스템은 광원, 실리콘 광전지 수신기 및 컴퓨터 시스템으로 구성됩니다. 광원에서 생성된 빛은 3m×3m×3m의 연기 밀도 실험실을 통과하여 광원 반대편 벽에 직경 1.5m±0.1m의 균일한 빔을 형성합니다. 빔 중앙에 설치된 광전지는 광원에서 나오는 빔 강도를 감지합니다. 케이블 또는 광케이블 연소로 인해 연소실에서 많은 양의 연기가 발생하면 연기가 광전기를 일부 흡수하여 실리콘 광전지에 도달하는 빔의 강도가 약해집니다. 선형 응답의 투과율입니다.

3.2 이 기기는 기계, 광학 및 전자 분야의 전문 지식을 포함합니다. 합리적인 구조, 안정적인 성능 및 쉬운 작동의 장점을 가진 기계 전자 제품입니다. WINDOWS XP 운영 인터페이스, LabVIEW 스타일 및 완벽한 보안 메커니즘을 갖추고 있습니다. 시험 중 측정 결과가 실시간으로 표시되고 완벽한 곡선이 동적으로 그려집니다. 데이터는 영구적으로 저장, 호출 및 인쇄할 수 있으며 보고서를 직접 인쇄할 수 있습니다.

4.연소실:

4.1 전체 입방 연소실을 형성하기 위해 두께 1.5mm의 SUS304 스테인리스 스틸을 사각 통과 브래킷에 고정합니다.

4.2 내부 치수: L3000*W3000*H3000(mm)

4.3 구조: 전면에 유리 관찰창이 있고, 양쪽에 투명 밀봉창이 있으며, 크기는 100mmx100mm이며, 수평 광도계 장치의 광선이 통과하도록 하고, 밀봉창의 중심 높이는 지면에서 2150mm입니다. 하단에는 여러 개의 통풍구가 있으며, 통풍구는 100x500mm(50제곱센티미터)입니다.

4.4 상단에는 배기 팬이 장착되어 있습니다.

5. 광학 측정 시스템:

5.1 광원: 수입 석영 할로겐 램프, 공칭 전력: 100W; 공칭 전압: 12V 정확도: ±0.01V; 공칭 광속: 2000～3000Lm, 공칭 색온도: 2800K～3200K, GB/T17651.1 5.2의 요구 사항을 충족하며, 15개의 예비 광원을 제공합니다.

5.2 수신기: 실리콘 광전지이며, 신호는 보드 카드로 증폭되어 I/O 보드 카드를 통해 컴퓨터에 입력되며, GB/T17651.1의 요구 사항을 충족하며, 스펙트럼 응답은 국제 조명 위원회(CIE)의 광도계와 일치합니다.

5.3 설치: 길이가 150인 파이프의 한쪽 끝에 설치하고, 다른 쪽 끝은 방진 창입니다. 파이프의 내벽은 광택 검정색이며 반사 방지 처리되어 있습니다.

5.3 0%의 광선 투과율은 빛이 통과하지 않음을 의미하고, 100%의 광선 투과율은 완전히 방해받지 않음을 의미합니다.

5.4 측정 가능한 투과율 범위 (0～100)%;

6. 표준 화재원:

6.1 화재원은 1.0L 알코올 구성: 90% 에탄올, 4% 메탄올, 6% 물

6.2 알코올 판(연소 보트): 스테인리스 스틸 두께 1.0mm, 바닥 표면: 210x110mm, 상단 표면: 240x140mm, 높이 80mm;

6.3 설치 위치: 알코올 트레이와 지면 사이의 거리는 100mm로 공기가 순환할 수 있도록 합니다.

7.연기의 혼합:

테이블 팬을 사용하여 연소실에 연기를 균등하게 분산시킵니다. 팬 샤프트의 높이는 지면에서 250mm, 벽에서 500mm이며, 풍량은 분당 7입방미터입니다. 시험 중 팬으로 수평으로 공기를 불어넣습니다.

8.공백 시험:

목적은 연소실의 온도를 지정된 온도에 도달하도록 조절하고, 알코올 램프를 연소시켜 연소실의 온도를 25±5℃에 도달하도록 하는 것입니다.

9. 온도 측정 장치:

온도 센서는 지면에서 1.5M, 벽에서 0.5M 높이의 문 내부에 설치됩니다. 실험실의 온도를 모니터링합니다.

10. GB/T17651.1-1999의 섹션 10에 승인된 연소 시험을 준수합니다.

11. 제어부:

11.1 고정밀 보드를 사용하고, 모든 고품질 부품을 사용하여 시스템의 고품질, 고속 작동 및 첨단성을 보장합니다. 수입 고정밀 보드 + PID 자동 제어 방식의 시험 과정은 가장 진보되고, 안전하며, 신뢰할 수 있고, 가장 편리한 제어 방식입니다. 자동 감지 제어를 실현하고, 감지 작업을 자동으로 완료하며, 친숙하고 친근한 디스플레이 인터페이스를 통해 감지 작업을 더 빠르고 정확하게 수행합니다. 호스트 컴퓨터는 구성 소프트웨어로 설계되어 온도 제어 곡선 및 보고서 출력을 자동으로 생성할 수 있습니다. 데이터 수집 및 시험 결과 인쇄.

11.2 합리적인 구조, 안정적인 성능, 쉬운 작동 등의 장점이 있습니다. WINDOWS XP 운영 인터페이스, LabVIEW 스타일 및 완벽한 보안 메커니즘을 채택합니다. 시험 중 측정 결과가 실시간으로 표시되고 완벽한 곡선이 동적으로 그려지며, 데이터는 영구적으로 저장, 호출 및 인쇄할 수 있습니다.

11.3 컴퓨터: 전용 산업용 노트북

11.4 소프트웨어 세트, 평생 무료 업그레이드.

12. 사용 환경 조건:
