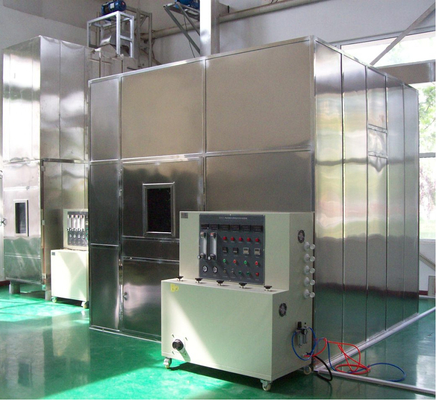

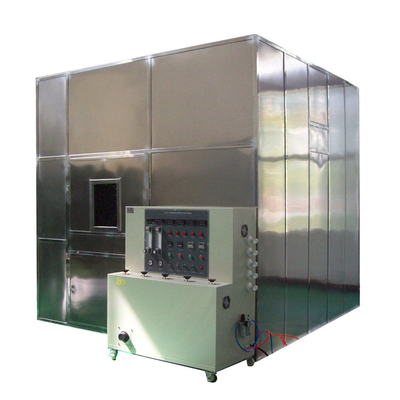

IEC 60331 BS 6387 BS 8491 다심 케이블 화재 저항 연소 시험 장비용 전선 케이블 회로 무결성 테스터

IEC 60331 BS 6387 BS 8491 다중 코어 케이블 테스트를 위한 유선 케이블 회로 무결성 검사기

기술 매개 변수:

1방화 저항 테스트:(불에 저항하는 테스트 벤치에는 다음의 부품이 포함되어 있습니다.)

1.1 케이블 지원 시스템

1.2 연속 탐지 장치

1.3 열 공급원

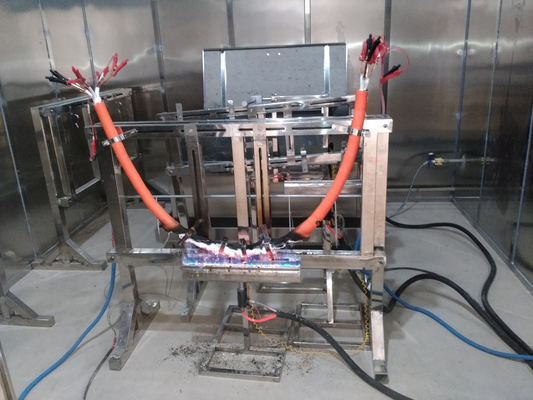

케이블 지원 시스템: 케이블은 케이블 껍질의 양 끝에 클램프로 수평적으로 클램프됩니다. 케이블의 중부는 두 개의 금속 고리로 고정됩니다.그리고 금속 반지는 장치의 다른 금속 부품에 연결됩니다.장갑이 없는 케이블의 지름이 10mm 미만 또는 다른 케이블이 시험 중에 크게 이동하면 3개의 금속 고리가 있습니다.각각은 원래 금속 반지에서 150mm 정도 고정되어 있습니다..

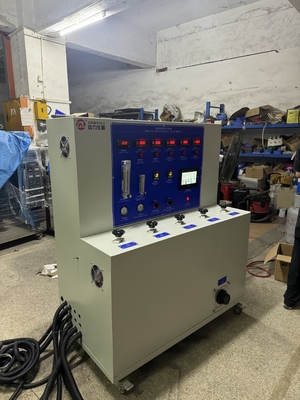

연속 탐지 장치: 시험 중에 전류는 케이블의 모든 코어를 통과합니다.3단계 별 연결 트랜스포머 또는 3단계 단기 트랜스포머 (또는 단기 케이블을 시험하는 경우 1단계 트랜스포머), 시험 전압 하에서 3A의 최대 허용 누출 전류를 유지하기에 충분한 용량을 가지고 있습니다. 케이블의 다른 끝에서,각 코어는 램프에 연결되어 0에 가까운 전류가 있습니다..25A가 케이블의 정량전압으로 부하된다.

1.3.1 열은 610mm 긴 튜브 가스 연소입니다강제 메탄과 밀집한 불꽃으로

1.3.2 온도 측정:2mm 지름의 장갑 온도 측정기는 공기 입구 근처에 위치하고 있습니다, 75mm 위에 타기 평행

1.3.3 시험 화염 온도와 시간:(보기BS6387

연소 수준)

650°C±40°C -3시간

B 750°C±40°C -3시간

C 950°C±40°C -3시간

S 950°C±40°C -20분

1.3.4 표본:표본은 1200mm 이하의 완제품의 부분이며, 양쪽 끝에서 100mm의 껍질과 덮개가 제거됩니다.케이블의 양쪽 끝의 케이블은 전기 연결에 따라 연결되어야 합니다.

2물과 불에 저항하는 시험: 다음 부분들을 포함합니다.

2.1 케이블 지원 시스템

2.2 연속 탐지 장치

2.3 열원

케이블 지원 시스템: 케이블은 두 개의 25mm 폭의 철판으로 구성된 금속 브래킷에 연결되며 브래킷은 200mm의 거리를 가진 금속 클립으로 고정됩니다.케이블은 브래킷에 연결되어 있으며 모든 금속 프레임은 땅.

연속 탐지 장치: 시험 중에 전류는 케이블의 모든 코어, 세 개의 단일 단계 트랜스포머,그리고 시험 전압 아래에서 3A의 최대 허용 누출 전류를 유지하기에 충분한 용량을 갖습니다.케이블의 다른 끝에는 각 코어 와이어가 램프에 연결되어 있으며 케이블의 등급 전압에서 0.25A에 가까운 전류가 부하됩니다.

2.3.1 열스트립 브러너는 길이 400mm이며 400mm 케이블 샘플을 태울 수 있습니다. 브러너 조립체는 650 ° C ± 40 ° C의 온도에서 밝은 불꽃을 제공하도록 조정 할 수 있습니다.

2.3.2 온도 측정:2mm 지름의 장갑 온도계는 케이블의 하부 표면에 배치됩니다

2.3.3 시험불온:650°C±40°C

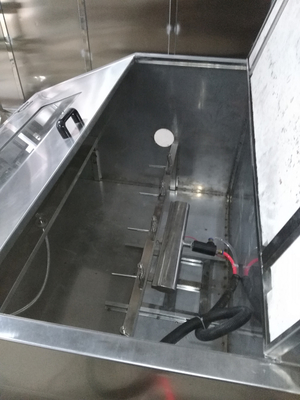

2.3.4 물 스프레이:테스트 브래킷에, 번너 중앙에 노즐이 설치됩니다. 물 압력은 250KPa에서 350KPa이며, 평방 미터 당 0.25 리터에서 0.표본 근처에 1 평방 미터당 30 리터의 물을 뿌립니다.이 비율은 수집 트레이로 측정되어야하며, 그 깊이가 긴 축을 케이블의 축에 평행하게하고 중앙에 배치 할 수 있습니다.이 트레이는 약 100mm 폭과 400mm 길이입니다 (장치는 아래 그림에서 표시됩니다).
