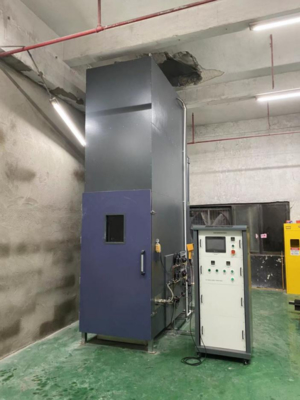

IEC 60332 묶인 와이어 및 케이블 연소 테스트 챔버

IEC 60332 다발 전선 및 케이블 연소 시험 챔버

1. 적용 범위:

1.1 지정된 조건에서 수직으로 설치된 다발 전선 및 케이블 또는 광케이블의 화염 수직 확산 억제 능력을 판단하고 평가하는 데 적합합니다.

2. 표준 충족:

2.1 GB/T18380.31-2008, IEC60332-3-10-2000 "케이블 및 광케이블 화재 시험 파트 31: 수직 설치 다발 전선 및 케이블 화재 수직 확산 시험 보고서 시험 장치" 준수;

2.2 GB/T18380.32-2008/IEC60332-3-21:2000 "화염 조건 하의 케이블 및 광케이블 - 파트 32: 수직 설치 다발 전선 및 케이블의 수직 화염 확산 시험 카테고리 A F/R" 준수;

2.3 GB/T18380.33-2008/IEC60332-3-22:2000 "케이블 및 광케이블 화재 시험 파트 33: 수직 설치 다발 전선 및 케이블 화염 수직 확산 시험 카테고리 A" 준수;

2.4 GB/T18380.35-2008/IEC60332-3-24:2000 "케이블 및 광케이블 화재 시험 파트 35: 수직 설치 다발 전선 및 케이블 화염 수직 확산 시험 카테고리 C" 준수;

2.5 GB/T18380.36-2008/IEC60332-3-25: 2000 "케이블 및 광케이블 화재 시험 파트 36: 수직 설치 다발 전선 및 케이블 화염 확산 시험 클래스 D" 준수;

3. 주요 매개변수:

3.1 기기 구성:

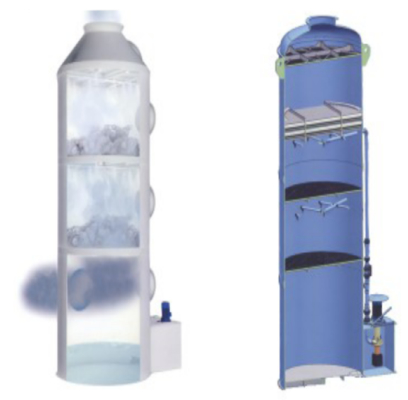

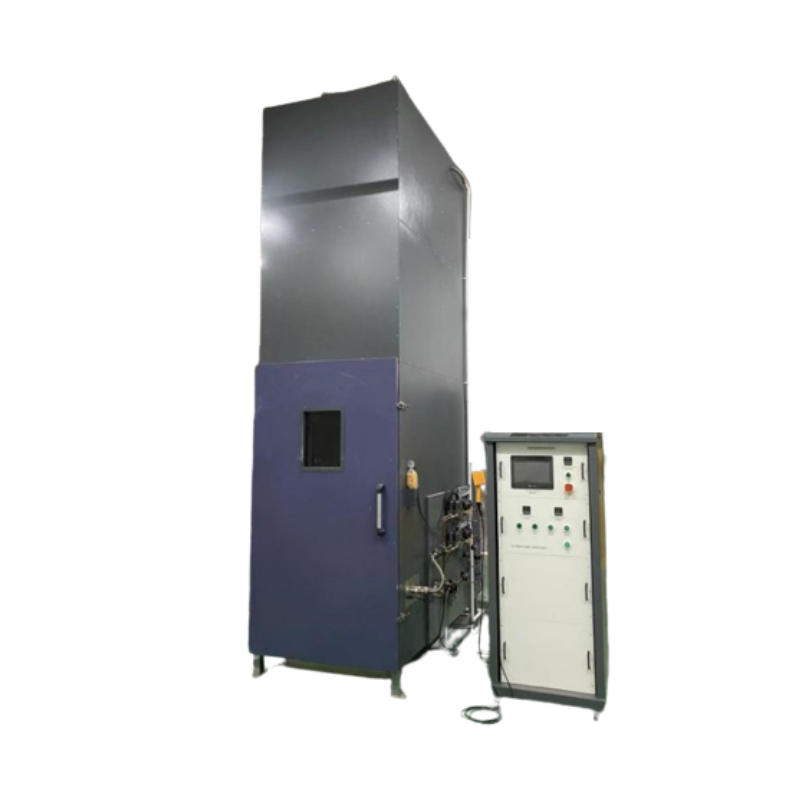

이 기계는 연소 상자, 전기 제어 상자, 분무 정화 상자의 세 부분으로 나뉩니다.

3.1.1 연소 상자의 배기구는 섀시 상단에 위치하며, 균일한 속도로 배기 가스를 효과적으로 배출할 수 있으며, 테스트 중 상자 내 산소 함량을 보장하기 위해 하단에 여러 개의 공기 흡입구가 있습니다.

3.1.2 연소 상자 상단에 물 분무 장치가 있습니다. 샘플이 지정된 시간(1H) 동안 연소되면 전원을 켜서 화염을 강제로 소화할 수 있습니다.

3.1.3 연소 상자 전면에 문이 설치되어 있으며, 문에는 고온 내성 강화 유리 창이 있어 실내 시험 상황을 언제든지 관찰할 수 있습니다.

3.2 시험 챔버:

폭 (1000±100) mm, 깊이 (2000±100) mm, 높이 (4000±100) mm의 자립형 상자. 시험 상자의 앞면, 뒷면 및 양쪽 측면은 "뮬라이트 단열 섬유"(국내 재료 및 제한된 충전 밀도, 0.7W.m-2.K-1 전송 조건을 보장할 수 없음)로 채워진 단열 미네랄 울로 채워져 있으며, 내부 상자는 1.5mm 두께, 304# 스테인리스 스틸, 외부 상자는 고객 요구 사항에 따라 강판으로 정전기 분무할 수 있습니다.

3.2.1 시험 전에 상자 내부 온도를 확인하기 위해 상자 내벽에 열전대 장치가 설치되어 있습니다.

3.2.2 연기 후드는 연소실의 연기 배출구 바로 위에 설치되며, 연소실의 연기 배출구보다 200mm~400mm 높고, 가장 긴 면은 연기 배출구의 가장 긴 면과 평행하며, 바닥 표면의 최소 크기는 1500mm x 1000mm입니다.

3.2.3 공기 및 연기 혼합 배플: 연기 후드 위에는 연기 배출 파이프에 연결된 연기 수집 챔버가 있습니다. 연기 후드의 공기를 연기와 완전히 혼합하기 위해 공기 및 연기 혼합 배플이 있습니다.

3.2.4 연기 배출 장치: 시험 중 생성된 모든 가스는 배기 파이프를 통해 배출됩니다. 정상 압력 및 25°C 조건에서 시스템의 연기 배출 용량은 1m3/s보다 큽니다.

3.2.5 시험 종료 메커니즘: 화재를 1시간 동안 중단한 후 샘플이 자체 소화에 실패하면 수동 스프링클러를 사용하여 연소를 중단합니다.

3.2.6 청소 장치: 시험 후 연소실 청소를 용이하게 하기 위해 고압 물 분무 건이 장착되어 있습니다.
