수직 프로젝터 측정 시편 프로젝터

수직 프로젝터 표본 측정 프로젝터

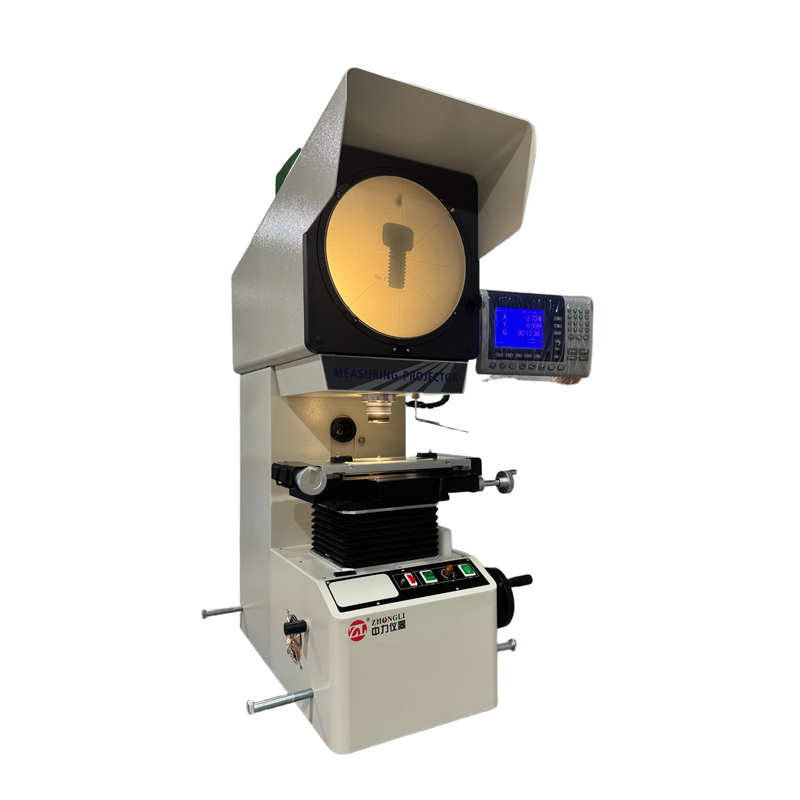

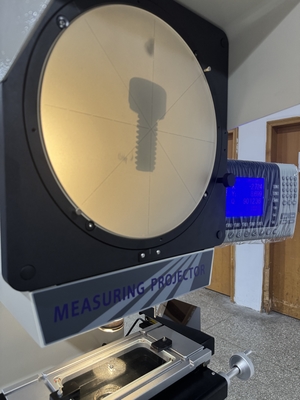

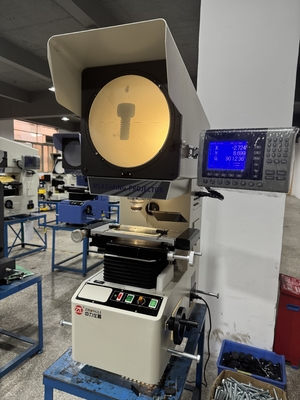

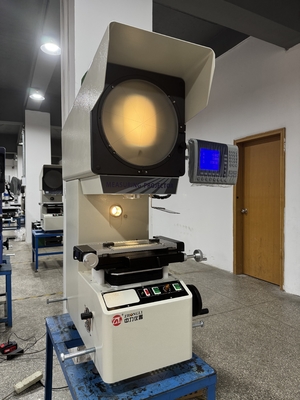

이 도구는 우리 회사에서 개발 한 수직 프로젝터이며 다음과 같은 특징을 가지고 있습니다.

ZL-1500 시리즈 디지털 측정 프로젝터는 광학, 기계 및 전자 장치를 통합하는 정밀하고 고 효율의 측정 도구입니다.그것은 기계와 같은 산업에 널리 사용됩니다, 기기, 전자제품 및 가벼운 산업; 뿐만 아니라 대학, 연구소 및 측정 측정 부서.

이 도구는 템플릿, 스탬프 부품, 캠, 스레드, gigi,그리고 모양이 된 프레싱 커터.

이 제품의 광학 시스템은 고품질이며, 명확한 객관 렌즈 영상 및 정확한 확대입니다. 전송 된 빛 조명 하에서 윤곽 측정 오류는 0 미만입니다..08%; 좌표 측정 표시 오류는 (3+L/200) μm에 도달 할 수 있습니다. 전용 소형 프린터와 발 스위치를 갖추고 있어 데이터 출력 및 샘플링이 매우 편리합니다.작업 조각의 이미지는 긍정적 인 이미지 또는 뒤집은 이미지 일 수 있습니다.

이 도구는 효율적으로 템플릿, 스탬프 부품, 캠, 나사, 기어, 형성 프레싱 커터 및 기타 도구와 같은 다양한 복잡한 작업 조각의 윤곽과 표면 모양을 검사 할 수 있습니다.절단 도구, 부품, 터미널, 시계, 다이아몬드.

그것은 광범위한 응용 프로그램을 가지고 있으며 기계, 곰팡이, 도구, 전자 및 가벼운 산업과 같은 산업에서 널리 사용됩니다.그것은 metrology 실험실과 생산 작업실에 필수적인 metrological 캘리브레이션 장치입니다..

측정 정확도: (3 + L/200) μm

X, Y 좌표 디지털 디스플레이 해상도: 0.0005 mm

데이터 처리 시스템: 다기능 데이터 처리 시스템 DP100, 중국어 디스플레이로, 다점 샘플링, 좌표 회전, 포인트, 선, 거리 및 각 감지,RS-232 데이터 출력, 측정 그래픽을 표시합니다.

이 프로젝터의 Z축 높이는 레일 전송 방법을 사용하여 기계 몸의 안정성과 내구성을 향상시킵니다.프로젝터 는 정확 한 확대 비율 로 선명 한 사진 을 만들어 낸다.

ZL-1509 기술적 매개 변수:
