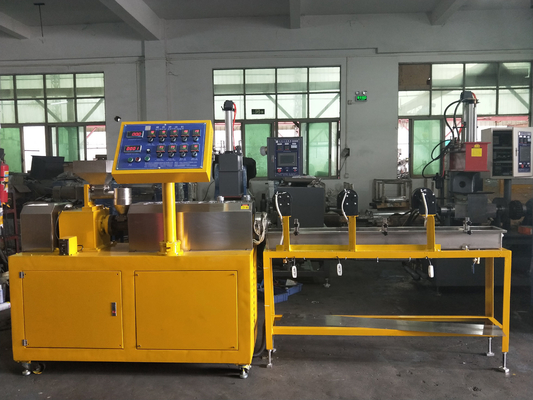

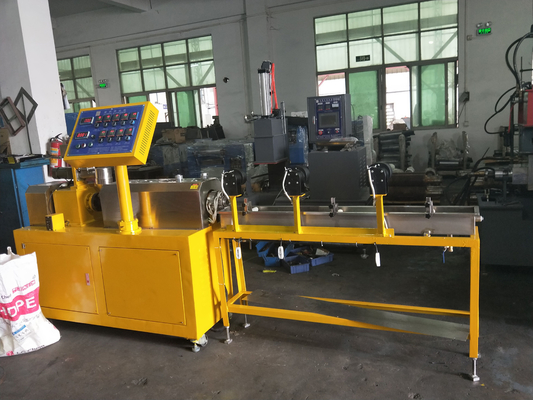

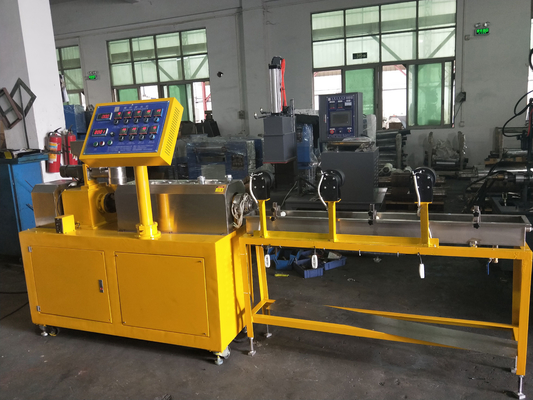

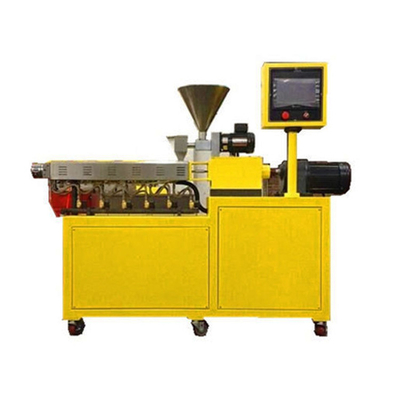

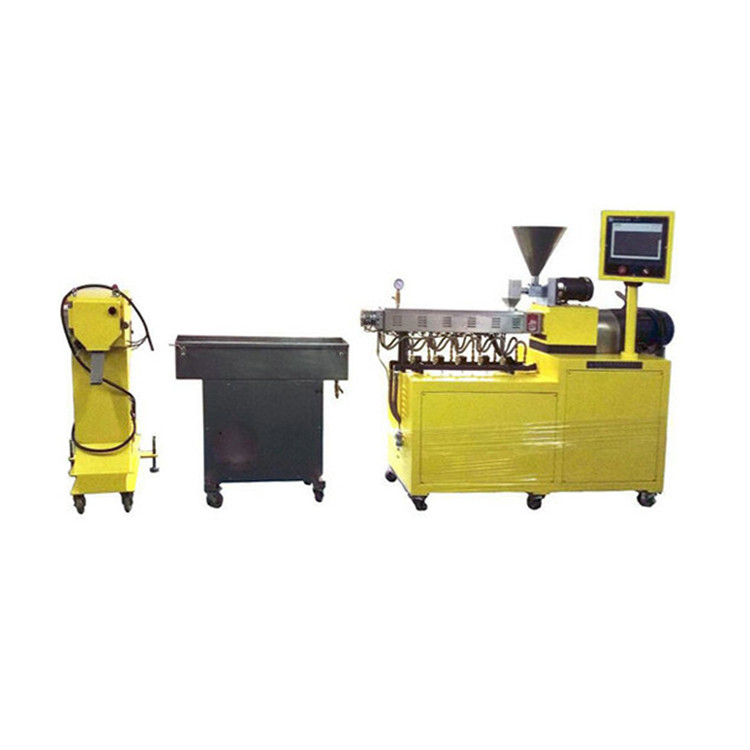

쌍 나사 추출 Granulator 완전 자동 PLC 프로그램 제어

고무 시험 기계:

고무 기계.pdf

●제품 세부 매개 변수:

(1) 주식 1 세트

◆ 공급 모터: 0.37KW*1

◆ 먹여 주는 방법: 두 개의 나사 로 양적 먹여 주는 것

◆ 호퍼: 스테인레스 스틸, 두께 ≥ 2mm,

◆ 공급 나사: 45# 재질, 표면 에 단단 한 크롬 접착;

◆ 먹여넣는 도퍼: 스테인레스 스틸, 두께 δ=1.5mm

(2) 20형 쌍 나사 엑스트루저 1 세트

◆ 주 모터: 5.5KW

◆ 인버터: 인버터 속도 조절 5.5KW

◆ 프레임: 이 프레임 은 부단 철 으로 용접 되어 있으며, 스트레스 를 없애기 위해 연출 되어 있다. 고도 가 강하고 변형 이 쉽지 않다.

프로그램 제어 시스템 1 세트

◆ 프로그램 제어 시스템: 완전 자동 PLC 프로그램 제어 는 온도, 나사 속도, 견인력, 나사 속도 등 을 직접 표시 할 수 있다. 모든 매개 변수 를 임의 로 설정 하고 제어 할 수 있다.

◆ PLC 터치 스크린 크기: 10 인치

배럴과 나사 1 세트

◆ 나사 지름: Ø21.7mm

◆ 길이 와 지름 비율: L/D=40:1

◆ 나사 조합: 건물 블록 종류

◆ 나사 경직: HRC65~72

◆ 나사 부품: 고품질의 나트라이드 된 강철 38CrMoALA, 고온 진공 해소 처리.

◆바럴 부품: 제45호 철제 외장, 내부에 이중 합금 부시 인테리어, 착용 저항성 합금 a-101 (Fe-Cr-Ni-B+Carbide)

◆ 맨드럴 부품: 고품질의 40CrNiMoA 강철으로 만들어져 있으며, 가닥이 있는 요소와 맨드럴은 높은 강도와 큰 부하를 감당할 수 있는 인볼루트 라인으로 연결되어 있습니다.그리고 편리하게 분리하고 조립할 수 있습니다..

◆ 나사 회전 방향: 같은 방향 회전

난방 시스템 1 세트

◆ 온도 범위: 방 온도 ~ 300°C

◆ 난방 구역: 총 대의 5번 구역 에 알루미늄 난방 장치 를 붓고, 방출 포트 에 있는 전기 난방 튜브 가 난방 됩니다. 외부 사용 을 위한 스테인레스 스틸 안전 앞창.

◆ 난방력: 약 5KW

진공 시스템 1 세트

◆ 진공 펌프: 150W

◆ 구동 모터: 150W

◆물 순환 진공 탈산화 장치, 진공 펌프, 진공 지표, 조절 밸브 구성 요소가 장착되어 차단되지 않는 환기 및 배기 시스템을 형성합니다.

◆ 냉각 방법: 온 배럴 은 부드러운 물 순환 으로 냉각 된다.

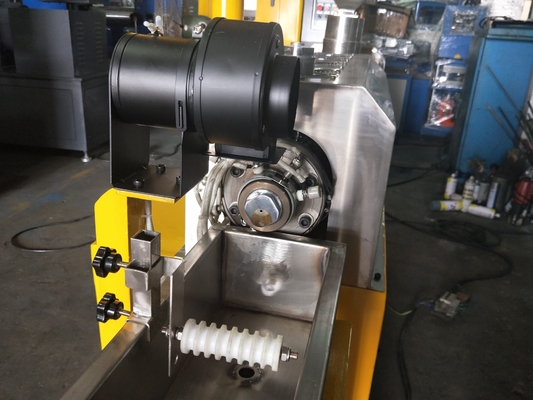

◆ 추출 도형 머스: 3 구멍 빠른 변경 도형 머스, 방출 지름 Ø3mm
