상품명: | PCT 고압 가속 시효 시험 챔버 | 전체 치수: | 1150x 960 x 1700mm(W * D * H) 수직 |
---|---|---|---|
아우터 배럴 소재: | 콜드 플레이트 페인트 | 시간 범위: | 000시 ~ 9999시 |
가압 시간: | 0.00 Kg ~ 1.04 Kg/cm2 약 45분 | ||
하이 라이트: | PCT 가속 시효 시험 약실,GB/T 29309 가속 시효 시험 약실,PCT 가속 시효 약실 |

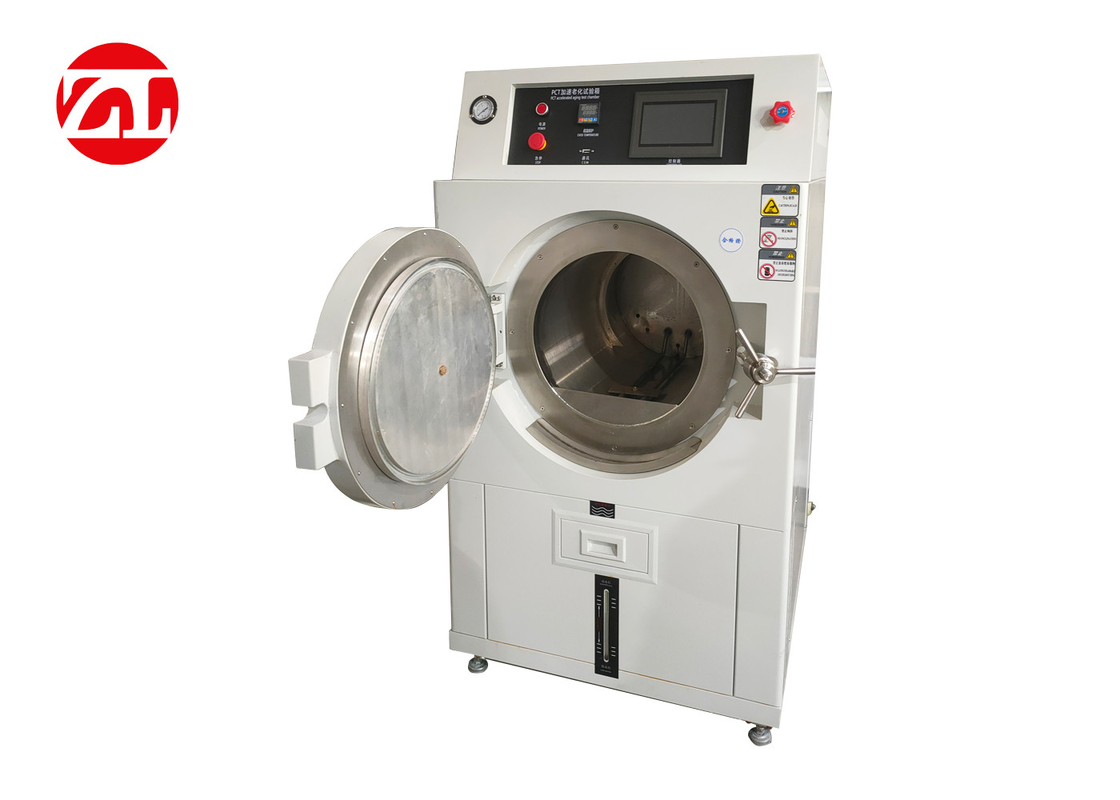

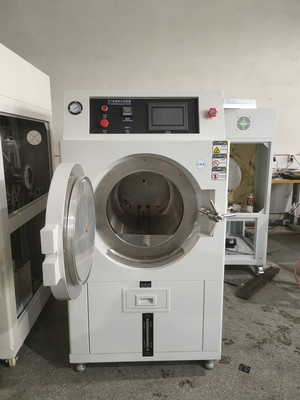

PCT 고압 가속 시효 시험 챔버
고압 가속 수명 시험 장치는 고압 가속 노화 시험기 및 포화 고압 가속 노화 시험기라고도합니다.방위, 항공 우주, 자동차 부품, 전자 부품, 플라스틱, 수지, 자석 산업, 제약 회로 기판, 다층 회로 기판, IC, LCD, 자석, 조명, 조명 제품 및 기타 제품의 밀봉 성능 테스트에 널리 사용됩니다. , 제품의 가속 수명 테스트와 관련된 제품의 설계 섹션에서 제품의 결함 및 약점을 신속하게 노출하는 데 사용됩니다.제품의 내마모성과 기밀성을 테스트하십시오.
적응 기준: GB/T 29309-2012 IEC62108
1. 제품 기능:
1.1.수입된 고온 솔레노이드 밸브의 이중 회로 구조를 채택하여 사용을 줄입니다.
최대 실패율.
1.2.증기가 제품에 직접적인 영향을 미치지 않도록 별도의 증기 발생실
제품 손상.
1.3.도어록의 노동력 절약형 구조는 디스크 핸들의 잠금이 어려운 단점을 해결합니다.
1세대 제품.
1.4. 시험 전 찬 공기;시험 중 비움 설계(시험 배럴의 공기가 배출됨)
압력 안정성과 재현성을 향상시킵니다.
1.5.초장기 실험 작동 시간, 400시간 동안 실험 기계의 장기 작동.
1.6.수위 보호, 검사실의 수위 센서를 통해 감지하고 보호합니다.
1. 7. 탱크 내압 설계, 탱크는 물을 만나는 압력(140℃) 2.65kg을 견딜 수 있습니다.
압력 테스트 6kg.
1.8.2단계 압력 안전 보호 장치, 2단계 결합 컨트롤러 및 기계 채택
압력 보호 장치.
1.9.안전 보호 푸시 버튼, 비상 안전 장치의 2 단계 자동 푸시 버튼.
2. 성능
2.1.사용압력 : 1.2~2.89kg(1atm 포함)
2.2.시간 범위: 000시 ~ 9999시
2.3.가압 시간: 0.00Kg ~ 1.04Kg/cm2 약 45분
2.4.PMl-공기 압축기, 장비는 전원이 공급될 때 작동하고 장비에 공기 공급원을 제공합니다.
2.5.FRL1-공기 소스 삼중 피스, 공기 소스 필터링 및 감압;
2.6.SV1- 흡기 밸브, 압력 편차(측정 설정)가 설정 값보다 낮을 때 작동
(예: -1KPa);
2.7.SV2-배기 밸브, 압력 편차(측정 설정)가 설정 값보다 높을 때 작동
(예: -1KPa);
2.8.SV3-배기 밸브, 평상시 열림 유형, 장비가 작동 중(닫힘)일 때 작동하고 작동 중일 때 멈춥니다.
압력 릴레이가 활성화됨
테스트 샘플을 보호하는 데 사용되는 작동 중지(열림)
2.9.TV1, TV2 유량 제어 밸브, 수동으로 입구 및 배기 유량을 조정합니다.
2.10.PS1-압력 트랜스미터, 상자의 절대 압력 측정;
2.11.BP1-압력 계전기, 상자의 압력(절대 압력 또는 게이지 압력)을 감지하고 작동
설정 값보다 높을 때;
2.12.PG1-포인터 압력 게이지, 참조용으로 상자의 게이지 압력을 측정합니다.
2.13.RV1-안전 밸브, 일반적으로 닫힌 유형, 상자의 압력이 너무 높을 때 열리고 보호하는 데 사용됩니다.
장비의 안전;
2.14.HV1-핸드 밸브, 수동 배기에 사용..
압력 시스템 다이어그램
3. 테스트 챔버 재료:
3.0 온도 범위: RT-132℃
3.1 테스트 박스 크기: ∮350 mm x L500 mm), 원형 테스트 박스
3.2 전체 치수: 1150x960x1700mm(W * D * H) 세로
3.3 내부 배럴 재질: 스테인레스 강판 재질(SUS# 304 5mm)
3.4 외부 배럴 재질: 콜드 플레이트 페인트
3.5 단열재: 암면 및 경질 폴리우레탄 폼 단열재
3.6 증기 발생기 가열 튜브: 핀 히트 파이프 모양의 이음매 없는 강철 튜브 전기 히터(표면에 백금 도금, 부식 방지)
3.7 제어 시스템:
NS.일본제 RKC 마이크로컴퓨터를 사용하여 포화 증기 온도를 제어합니다(PT-100 백금 온도 센서 사용).
NS.시간 컨트롤러는 LED 디스플레이를 채택합니다.
씨.포인터를 사용하여 압력 게이지를 표시합니다.
3.8 기계적 구조:
NS.산업 안전 용기 표준에 따라 원형 내부 상자, 스테인리스 스틸 원형 테스트 내부 상자 구조.
NS.특허받은 포장 디자인은 도어와 상자를 보다 밀접하게 통합하여 기존의 압출 유형과 완전히 다른 포장 수명을 연장할 수 있습니다.
씨.임계점 LIMIT 모드 자동 안전 보호, 비정상적인 이유 및 오류 표시기 표시.
3.9 보안 보호:
NS.수입된 고온 내성 밀봉 솔레노이드 밸브는 이중 루프 구조를 채택하여 압력 누출이 없습니다.
NS.전체 기계에는 과압 보호, 과열 보호, 원 키 압력 완화, 수동 압력 완화 다중 안전 보호 장치가 장착되어있어 사용자의 사용과 안전을 최대한 보장합니다.
씨.배압 도어 잠금 장치, 테스트 챔버 내부에 압력이 있을 때 테스트 챔버의 문이 열리지 않습니다.
4. 기타 액세서리 액세서리
4.1 테스트 랙 1세트
4.2 샘플 트레이
5. 전원 공급 시스템:
5.1 시스템 전원 공급 장치의 변동은 ±10을 초과하지 않아야 합니다.
5.2 전원 공급 장치: 단상 220V 20A 50/60Hz
6. 환경 및 시설:
6.1 작업환경 허용온도 5℃~30℃
6.2 실험수 : 순수 또는 증류수
