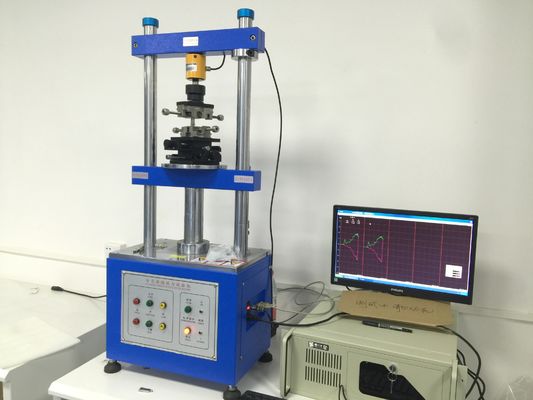

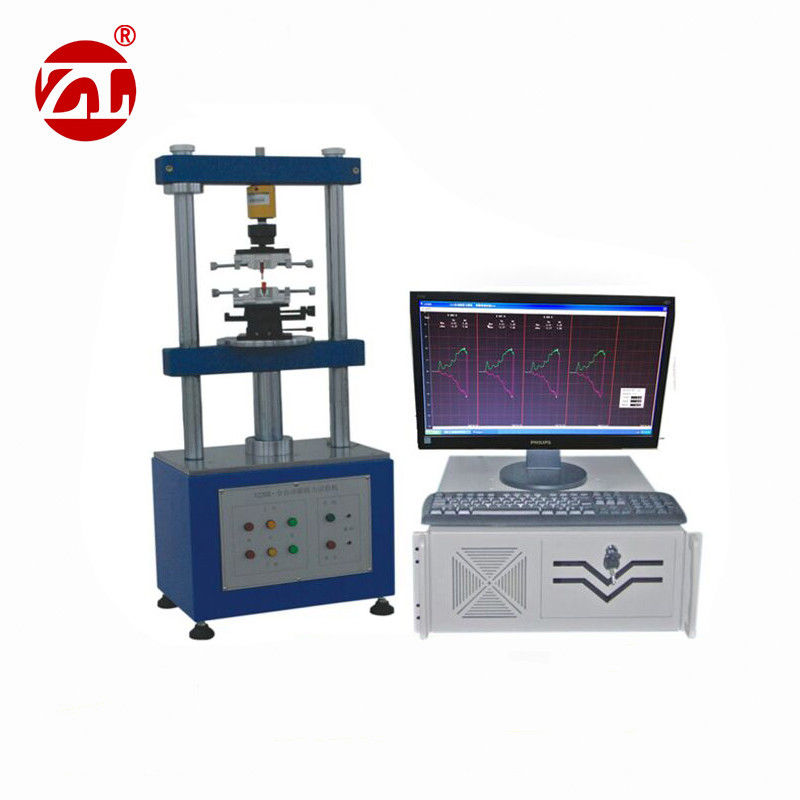

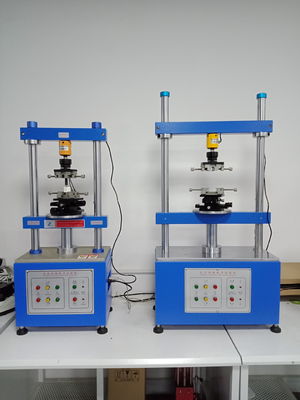

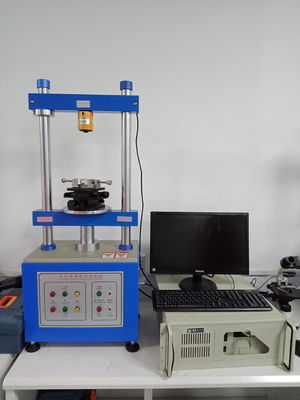

고 정밀 휴대 전화 시험 장비

\n

적용 분야

\n\n



\n\n

이 장비는 다양한 종류의 커넥터에 대한 플러그 삽입 및 인출력 시험에 사용되며, 자동 중심 조정 장치와 특수 그립을 갖추고 있어 정밀한 삽입력을 얻을 수 있습니다.

\n\n

중국어 Windows 버전 소프트웨어 프레임 설정을 채택하여 작동이 용이하며 테스트 데이터(테스트 조건, 삽입 스트로크 곡선 그래프, 수명 곡선, 검사 보고서 등)를 저장할 수 있습니다. 동적 임피던스 측정 시스템과 함께 사용하여 삽입 테스트뿐만 아니라 동적 임피던스 테스트 및 도면을 함께 수행할 수 있습니다. (하중-스트로크-임피던스 곡선)

\n\n

이 장비는 고정밀 하중 부품과 서보 모터를 측정 및 구동에 채택하여 정밀한 삽입력 결과를 얻을 수 있습니다.
모든 종류의 커넥터 및 전기 제품 제조업체의 연구 개발 및 품질 관리 응용 분야에 필수적인 장비입니다.

\n\n



\n\n

테스트 항목

\n\n



\n\n

\n\t
• 테스트 홀 플러그 커넥터.
\n\t
• 커넥터 플러그 배열 테스트
\n\t
• 수명 테스트 플러그 커넥터.
\n\t
• 단일 핀 커넥터 및 플라스틱 고정력 테스트
\n\t
• 커넥터 테스트
\n\t
• 임피던스 측정 동시 수행 가능 (옵션)
\n\t
• 다양한 압축, 인장 파괴 강도 테스트
\n

\n\n



\n\n

추가 기능 (옵션):

\n\n

\n1. 동적 임피던스 측정 시스템 모델, 101R

\n\n

2. 삽입력 또는 인장/압축력 테스트 시스템은 접촉 저항 값 및 동적 저항 곡선도 (하중-스트로크 곡선)를 측정할 수 있습니다.

\n\n

3. 고속 테스트 기능 100회/초, 임피던스 변화에 대한 더 정확한 값 획득 가능

\n\n

4. 휴대폰 및 PDA의 배터리 커넥터 테스트에 사용 가능

\n\n

5. 압력 및 스트로크, 임피던스 곡선.

\n\n

6. 전원 공급 또는 이동 거리를 설정하여 임피던스 값을 얻는 다기능.

\n\n

7. 최대 임피던스 영역을 얻기 위해 스트로크 설정 가능 (다중 포인트 기능).

\n\n

8. 단일 테스트 및 수명 테스트 수행.

\n\n

9. 하중-스트로크-임피던스 수명 곡선 도출 가능

\n\n



\n\n



\n\n

사양:

\n\n



\n\n\n\t\n\t\t\n\t\t\t\n\t\t\t\n\t\t\n\t\t\n\t\t\t\n\t\t\t\n\t\t\n\t\t\n\t\t\t\n\t\t\t\n\t\t\n\t\t\n\t\t\t\n\t\t\t\n\t\t\n\t\t\n\t\t\t\n\t\t\t\n\t\t\n\t\t\n\t\t\t\n\t\t\t\n\t\t\n\t\t\n\t\t\t\n\t\t\t\n\t\t\n\t\t\n\t\t\t\n\t\t\t\n\t\t\n\t\t\n\t\t\t\n\t\t\t\n\t\t\n\t\t\n\t\t\t\n\t\t\t\n\t\t\n\t\t\n\t\t\t\n\t\t\t\n\t\t\n\t\t\n\t\t\t\n\t\t\t\n\t\t\n\t\t\n\t\t\t\n\t\t\t\n\t\t\n\t\t\n\t\t\t\n\t\t\t\n\t\t\n\t\n

제품명	소켓 삽입 인출력 테스터
하중 용량	2kg, 5kg, 20kg, 50kg
단위 전환	gf,kgf,lbf,N
해상도	0.001kg
하중 정밀도	±0.2%
최대 이동 거리	150mm
테스트 속도	0~200mm/min (0~600mm/min)
속도 정밀도	0.5%
X, Y축 이동 범위	0~75mm
변위 해상도	0.01mm
동적 시스템	고성능 서보 모터
크기	360*260*940mm
무게	70kg
전원	220V, 50HZ / 맞춤형
